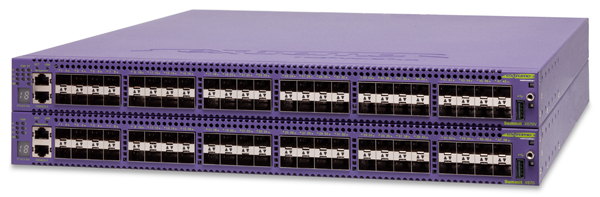

Thiết bị Switch X670-G2
Dòng sản phẩm Switch X670-G2 là dòng switch tốc độ cao 10GbE và 40GbE với kích thước 1U nhỏ gọn. Thiết kế linh hoạt thiết kế đa năng linh hoạt Summit X670-G2 cung cấp các giao lớp 2/3 mật độ cao 10Gb với độ chễ chuyển mạch thấp, các giao thức định tuyến IPv4 và IPv6 unicast và multicast phù hợp với mạng tốc độ cao của doanh nghiệp hoặc và phát triển mạng core backbone trong cả hai môi trường AC và DC.
Switch X670-G2 đơn giản hoá hoạt động mạng với hệ điều hành kiểu modular ExtremeXOS, được sử dụng trong tất cả model switch của Extreme. Hệ thống hoạt động ExtremeOS cung cấp một cách đơn giản và vận hành dễ dàng thông qua việc sử dụng hệ thống OS ở bất kỳ nơi nào trên mạng.
Switch X670-G2 có hai model chính:
- X670-G2-48x-4q - 48 cổng 1 / 10Gb SFP + với 4 cổng 10 / 40Gb QSFP +
- X670-G2-72x - 72 cổng 1 / 10Gb SFP + trong 1 hệ số dạng RU
Switch X670-G2-48x-4q hỗ trợ bốn cổng QSFP + 40 GbE và mỗi cổng 40 Gigabit Ethernet có thể được cấu hình độc lập như 40 cổng Gigabit Ethernet hoặc 4 x 10 Gigabit Ethernet.
Mô hình X670-G2-72x hỗ trợ 72 cổng của cổng 1Gb / 10Gb SFP +trong một hệ thống nhỏ gọn mà không cần phải sử dụng cáp để đạt được kết nối mật độ cao 10Gb.
Thông số kỹ thuật:
| General Specifications | |
| Performance and Scale | |
| Summit X670-G2-48x-4q - 1280Gbps switch bandwidth, 952Mpps forwarding rate | |
| Summit X670-G2-72x - 1440Gbps switch bandwidth, 1071Mpps forwarding rate | |
| 9216 Byte maximum packet size (Jumbo Frame) | |
| Store-and-Forward and Cut-Through switching support | |
| Less than 600 nanoseconds latency | |
| 128 load sharing trunks, up to 32 members per trunk | |
| 4096 VLANS (Port, Protocol, IEEE 802.1Q) | |
| 4096 ingress and 1024 egress ACL rules per switch | |
| Forwarding Tables | |
| Layer 2 / MAC Addresses: 288K | |
| IPv4 Host Addresses: 136K | |
| IPv4 LPM Entries: 16K | |
| IPv6 Host Addresses: 48K | |
| IPv6 LPM Entries: 8K | |
| CPU, Memory | |
| 1GHz 64-bit CPU | |
| 2GB DDR3 ECC SDRAM | |
| 4GB eMMC Flash Memory | |
| QOS, RATE LIMITING | |
| 4096 ingress bandwidth meters and 1024 egress meters | |
| Ingress and egress bandwidth policing/rate limiting per flow/ACL | |
| 8 QoS egress queues/port | |
| Egress bandwidth rate shaping per egress queue and per port | |
| Rate Limiting Granularity: 8 Kbps – 1Mbps | |
| LED Indicator | |
| Per port status LED including power status | |
| System Status LEDs: management, fan and power | |
| External Ports – X670-G2-48x-4q | |
| 48 ports 10GBASE-X SFP+ (1Gb/10Gb dual speed) | |
| 4 ports 40GBASE-X QSFP+ (10G/40G dual speed) | |
| One RJ-45 RS-232c Serial port (control port) | |
| One 10/100/1000BASE-T out-of-band management port | |
| External Ports – X670-G2-72x | |
| 72 ports 10GBASE-X SFP+ (1Gb/10Gb dual speed) | |
| One RJ-45 RS-232c Serial port (control port) | |
| One 10/100/1000BASE-T out-of-band management port | |
| Power Supply Support | |
| Summit 550W AC PSU - Front-Back and Back-Front airflow options | |
| Summit 550W DC PSU - Front-Back and Back-Front airflow options | |
| Physical Specifications | |
| Summit X670-G2-48x-4q | |
| Height: 1.73 Inches/4.4 cm | |
| Width: 17.4 Inches/44.1 cm | |
| Depth: 19.2 Inches/48.7 cm | |
| Weight: 12.85 lbs/5.83 kg | |
| Summit X670-G2-72 | |
| Height: 1.73 Inches/4.4 cm | |
| Width: 17.4 Inches/44.1 cm | |
| Depth: 19.2 Inches/48.7 cm | |
| Weight: 15.42 lbs/7.0 kg | |
| Summit X670 Fan Module | |
| Height: 1.65 Inches/4.2 cm | |
| Width: 1.65 Inches/4.2 cm | |
| Depth: 3.98 inches /10.1 cm | |
| Weight: 0.357 lbs./0.162 kg | |
| Operating Specifications | |
| Operating Temperature Range: 0° C to 45° C (32° F to 113° F) | |
| Operating Humidity: 10% to 95% relative humidity, non-condensing | |
| Operating Altitude: 0-3,000 meters (9,850 feet) | |
| Operational Shock (Half Sine): 30 m/s2 (3 g), 11ms, 60 Shocks | |
| Operational Random Vibration: 3-500 Hz @ 1.5g rms | |
| Storage and Transportation (Packaged) | |
| Transportation Temperature: -40° C to 70° C (-40° F to 158° F) | |
| Humidity: 10% to 95% RH, non-condensing | |
| Packaged Shock (Half Sine): 180 m/s2 (18 G), 6ms, 600 shocks | |
| Packaged Sine Vibration: 5-62 Hz @ Velocity 5mm/s, 62-500 Hz @ 0.2G | |
| Packaged Random Vibration: 5-20 Hz @ 1.0 ASD w/-3dB/oct. from 20-200 Hz | |
| 14 drops min on sides & corners @ 42” (<15 kg box) | |
| Regulatory/Safety | |
| North American Safety of ITE | |
| UL 60950-1 2nd Ed, 2011-12-19, Listed Device (U.S.) | |
| CSA 22.2 #60950-1-07 2nd Ed, 2011-12. (Canada) | |
| Complies with FCC 21CFR 1040.10 (U.S. Laser Safety) | |
| CDRH Letter of Approval (U.S. FDA Approval) | |
| European Safety of ITE | |
| EN 60950-1:2006 2nd Ed. TUV-R GS | |
| EN 60825-1:2007 (Lasers Safety) | |
| 2006/95/EC Low Voltage Directive | |
| International Safety of ITE | |
| CB Report & Certificate per IEC 60950-1:2005 2nd Ed., + National Differences | |
| AS/NZS 60950-1 (Australia/New Zealand) | |
